差压变送器外观结构及设备接线图

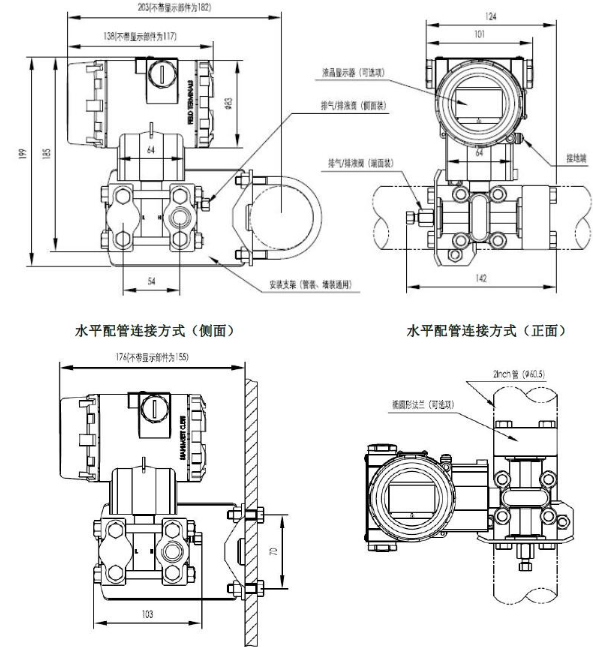

差压变送器用于测量液体、气体或蒸汽的液位、密度和压力，并将其转换成4 ~ 20mA DC电流信号输出。它还可以与HART375手持终端或RSM100调制解调器通信，进行参数设置和过程监控。差压变送器的产品特点:◆差压变送器的中央传感单元采用世界高精度硅传感器技术，可达到0.075%精度或0.2%高精度。◆差压变送器的工作压力分为16 MPa、25 MPa和40MPa三个等级，单向过载压力高达40mpa。◆静压性能* * * * * *，静压误差* * *优≤0.2%/10mpa；◆传感器内集成高灵敏度温度传感器，变送器温度性能* * * * * *，* * *优≤( 0.20×TD+0.10)%×span/-20℃~ 65℃；◆全不锈钢316L硅油填充焊接密封结构经久耐用。◆微量程表压/绝对压力变送器采用全球抗高过载保护芯片。6千帕范围的单向过压保护压力达到300千帕，40千帕范围的单向过压保护压力达到1百万帕，即* * *大容量达到全范围的50 ‰，稳定可靠，长期漂移性能优异，0.2%/年，5年免维护；◆测量范围宽，可测量100帕~ 60兆帕；◆* * * 100:1的可调范围比；差压变送器的外形结构和尺寸图:
