详细解释SBW温度变送器模块

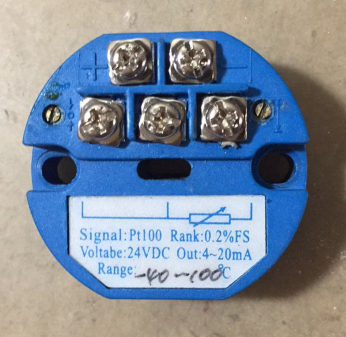

SBW温度变送器模块一般由温度传感器探头和双线固态电子单元组成。它使用固体模块将温度传感器探头直接安装在接线盒中，形成一个一体化变送器。一体化温度变送器是温度传感器和变送器wm****的组合，它将-200-1600℃范围内的温度信号转换成双线4-20 ADC电信号，并传输到显示器、调节器、记录器、集散控制系统等。实现精确的温度测量。SBW温度变送器模块通常分为两种类型:热电阻和热电偶。SBW温度变送器模块由参考单元、电压/电压转换单元、线性电路、反接维护、限流维护、电压/电流转换单元等组成。测温热电阻的信号变换扩展后，温度和电阻之间的非线性关系由线性电路补偿，由电压/电流转换电路输出与被测温度线性相关的4 ~ 20mA的恒流信号。一些温度变送器增加了显示单元，一些具有现场总线功能。

热电偶温度变送器一般由基准源、冷端补偿、扩展单元、线性化处理、伏安转换、断线处理、反向连接维护、限流维护等电路单元组成。它通过冷端补偿放大热电偶产生的热电势，然后通过线性电路消除热电势与温度之间的非线性误差，最后放大转换成4-20mA电流输出信号。为了防止热电偶测量中因断线导致温度控制失败而导致的事故，变送器还配备了断电维护电路。当热电偶损坏或连接不良时，变送器将输出一个很大的值* * *来阻断外部电源。SBW温度变送器模块具有结构简单、节省引线、输出信号大、抗干扰能力强、线性度好、显示外观简单、固体模块抗震防潮、反接维护和限流维护、运行可靠等优点。其应用范围非常广泛，可与热电偶和热电阻形成一体化现场安装结构，也可作为功能模块安装在检测设备和外面板上。
