WZPM系列轴承特殊热阻概述

WZPM系列轴承专用热电阻用作温度传感器，通常与显示仪表、记录仪表和控制装置一起使用，测量范围为-50℃~180℃。它可用于测量电机轴承的温度，也可用于纺织、机械、铁路机车和其他需要测量温度的地方。可以直接显示轴承的实际工作温度和被测零件的实际温度。便于记录、控制和调整。

WZPM系列轴承专用热敏电阻采用德国进口薄膜铂热电阻，产品质量达到国际电工委员会751标准。铂电阻的电阻值随着温度的变化而变化。温度与电阻的关系接近线性，偏差很小，电气性能稳定。耐振动，可靠性高，精度高，灵敏度高，稳定性好，产品寿命长，安装方便。

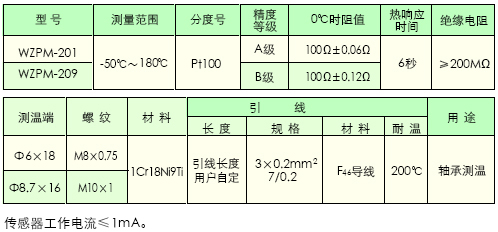

技术数据

WZPM系列轴承专用热电阻的工作原理:WZPM系列轴承专用热电阻是利用温度变化时铂电阻值变化的特性来测量温度的，显示仪表会显示铂电阻值对应的温度值。当被测介质中存在温度梯度时，被测温度是温度传感元件所在范围内介质层的平均温度。

订购时，请注明产品型号、测温端尺寸、安装孔深度、铂热电阻指数和引线长度。特殊要求由供方和需方商定。例如，单铂热电阻WZPM-201，测温端φ 6× 18，安装孔深度40毫米，铂热电阻刻度号Pt100，引线长度2000毫米。两个铂热电阻WZP2M-201，测温端φ 6× 18，安装孔深40毫米，铂热电阻分度号Pt100，引线长度3000毫米。

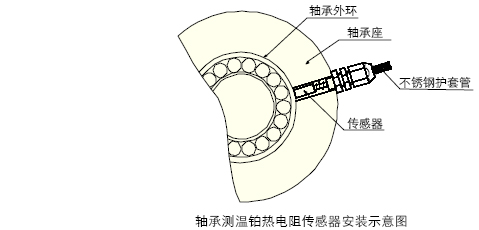

WZPM系列轴承专用热阻安装示意图说明:根据螺纹尺寸在轴承座的适当位置钻孔，拧入相应的内螺纹，并安装牢固。传感器的端面接触轴承的外环，引线连接在接线盒中。避免在运输和电机运行过程中掉落。
