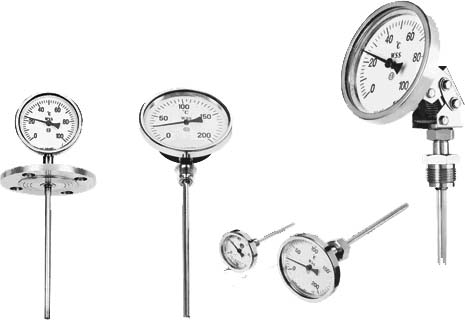

通用双金属温度计的正确安装和维护

通用双金属温度计的设备及维护

双金属温度计装置:

1.为了在热电阻的测量端与被测介质之间提供充分的热交换，应合理选择测量点方位，并尽可能避免热电阻安装在阀门、弯头、管道和设备的死角附近。

2.维护套管的热阻会导致热传递和散热损失。为了减少测量误差，热电偶和热电阻应有足够的穿透深度:

(1)对于测量管座内流体温度的热阻，测量端通常应插入管座(直装置或斜装置)。如果被测流体的管径为200毫米，热阻的穿透深度应为100毫米。

(2)对于高温、高压、高速流体的温度测量(如主蒸汽温度)，为了降低维修套管对流体的阻力，防止维修套管在流体作用下开裂，可采用维修管的浅插入法或热套管的热阻法。浅热电阻维护套管应穿入主蒸汽管道，深度不小于75毫米；热套管电阻的标准穿透深度为100毫米。

(3)虽然烟道直径为4m，热阻穿透深度为1m，但假设需求测量为烟道内烟气温度。

(4)当原始测量的穿透深度超过1m时，装置应尽可能直，或安装支撑架和维修套管。

双金属温度计的维护；

1.WSS系列双金属温度计正在储存、安装、使用和运输过程中。

在中间，尽量防止碰撞维护管，不要弯曲或变形维护和保护管。安装时禁止扭曲外壳。

2.外观应在-30℃ ~ 80℃的环境温度下正常工作。

3.外观通常工作的温度是刻度的1/2 ~ 3/4。
