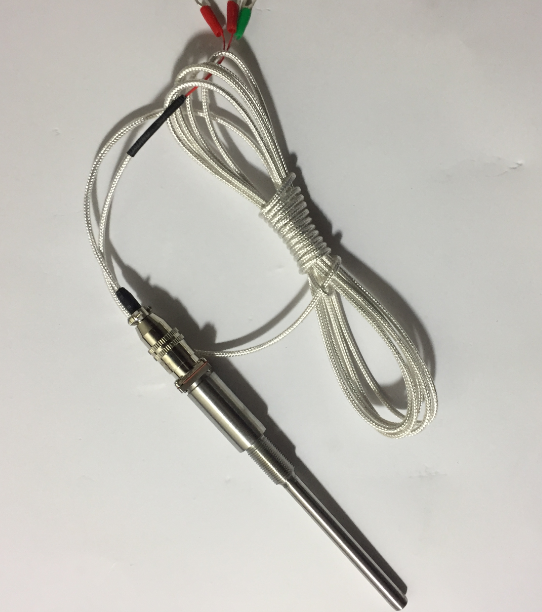

热阻匹配使用说明

热电阻测温系统一般由热电阻、连接线和显示仪表组成。从热电阻测温原理可知，被测温度的变化是由热电阻阻值的变化直接测量的。因此，热电阻引出线等导线电阻的变化会对温度测量产生影响，从而导致连接线电阻的变化，包括导线长度的变化、导线接头处的接触电阻、重新布线引起的电阻变化、环境温度变化以及测量线的寄生电位等。

热阻有三种连接方式:

◆双线热阻接线简单，但应引入引线电阻的附加误差。因此，它不适合制造具有A级精度的热敏电阻，引线和导线在使用时不应太长。

◆三线制可以消除引线电阻的影响，测量精度高于双线制。作为过程检测元件，它被广泛使用。

◆4线制不仅可以消除引线电阻的影响，而且在连接线电阻相同的情况下也可以消除引线电阻的影响。在高精度测量中，应采用四线制。
