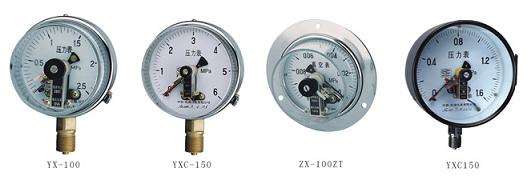

正确理解电接触压力表的相关常识

电接触压力表适用于测量各种液体、气体和其他对铜合金无腐蚀性、无爆炸性和非晶态的介质的压力。该仪器通过与相应的电气设备配合，可以完成被测压力系统的预置两位自动控制和信号(报警)。本发明具有测量和控制功能，可以任意设定上下控制压力值，动作稳定可靠，广泛应用于石油、化工、电站、冶金等工业企业和机电设备。结构原理:电接触压力表由测量系统、指示设备、磁性辅助接触设备、外壳、调节设备和接线盒组成。当压力施加在拉簧管上时，其端部产生相应的弹性变形位移，该位移由传动机构放大，并由指示装置显示在刻度盘上。同时，指针带动电接触设备的活动触点与设定指针上的触点(上限或下限)接触，使控制系统接通或断开电路，从而达到自动控制和报警的目的。电接触设备的电接触信号引脚配有可调节的永磁钢，可增加接触吸力，加快接触动作，使接触接触可靠，消除电弧，有效防止因工作环境的振荡或介质的压力脉动而导致的触点频繁闭合。因此，该外观具有动作可靠、使用寿命长、接触开关功率大等优点。接触设备的电气参数和控制形式接触电源* * *高工作电压* * *大工作电流控制形式
