热阻的不同连接方式

热阻的连接方式主要有以下几种:

◆双线制:在热电阻两端连接一根导线以引出电阻信号的方式称为双线制:这种引线方法非常简单，但由于引线电阻R必须存在于连接线中，因此电阻R的大小受导线材料和长度的影响，因此这种连接方法适用于测量精度要求低的环境。

◆三线制:将热敏电阻根部一端的一根引线和另一端的两根引线连接起来的方法称为三线制。这种方法通常与电桥结合使用，可以很好地消除电阻对导线材料和长度的影响。它是工业生产过程控制中常用的接线方法。

◆四线制:在热电阻根部两端连接两根导线的方式称为四线制，其中两根导线为热电阻提供恒定电流I，将R转换为电压信号U，然后通过另外两根导线将U引至二次仪表。可以看出，这种导线可以完全消除导线材料和长度的影响，广泛用于高精度温度检测。

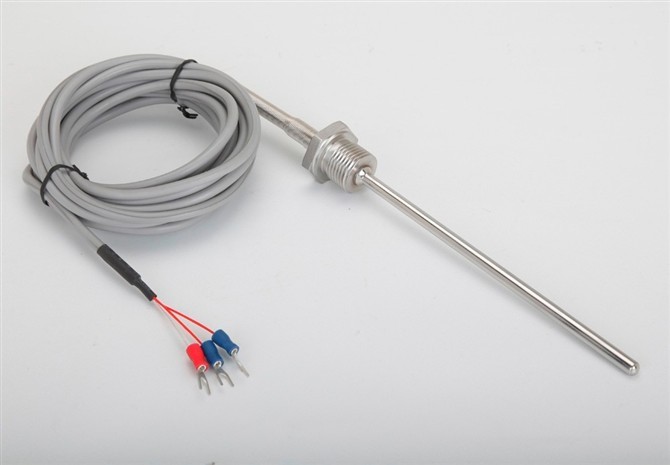

目前，大多数热电阻都是由三根导线连接的。三线制用于消除由连接线电阻引起的测量误差。这是因为测量PT100热阻的电路通常是一个不平衡的电桥。作为电桥的桥臂电阻，连接线(从热电阻到中央控制室)也成为桥臂电阻的一部分，它是未知的，随环境温度而变化，导致测量误差。采用三线制，一根导线连接到电桥的电源端，另外两根导线分别连接到热电阻所在的桥臂和相邻的桥臂，从而消除了导线电阻引起的测量误差。工业上通常采用三线连接。热电偶产生毫伏信号，所以这个问题不存在。三芯PT100铂电阻有三条引线。如果对作业成本进行编辑，它将符合以下规则:常温下，甲与乙或丙之间的电阻约为110欧元，乙与丙之间的电阻为0欧元。乙和丙在内部直接相连。原则上，B和c之间没有区别。当连接到仪器时，A是一个固定端子。乙和丙可以互换，但必须连接。如果中间有延长电缆，三根导线的规格和长度应为
