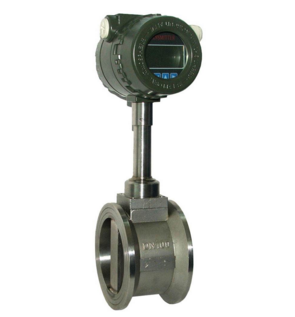

LUGB智能涡街流量计

LUGB智能涡街流量计采用压电应力传感器，可靠性高，可在-20℃ ~+250℃的工作温度范围内工作。它具有模拟标准信号和数字脉冲信号输出，易于与计算机等数字系统配合使用。它是一种先进而理想的流量测量仪器。它主要用于工业管道中介质流体的流量测量，如气体、液体、蒸汽等介质。它具有压力损失小、测量范围大、精度高的特点。在工作条件下测量体积流量时，它几乎不受流体密度、压力、温度和粘度等参数的影响。没有移动的机械部件，可靠性高，维护量小。仪器参数可以长期稳定。

LUGB智能涡街流量计的技术参数:

◆测量介质:气体、液体、蒸汽◆直径规格:法拉卡安装口径:25、32、50、80、100◆法兰连接口径:100、150、200◆流量测量范围:正常测量速度范围:雷诺数:1.5×104 ~ 4×106；瓦斯5 ~ 50m/s；液体0.5 ~ 7m/s ◆测量精度1.0-1.5 ◆被测介质温度:常温-25℃~ 100℃◆高温-25℃~ 150℃~ 250℃◆输出信号脉冲电压输出信号高电平8 ~ 10 V低电平0.7 ~ 1.3 V ◆脉冲占空比约为50%。传输距离为1000米◆仪器工作环境温度:-25℃ ~+55℃湿度:5 ~ 90% Rh50℃ ◆材质不锈钢、铝合金◆电源DC24V或锂电池3.6V◆防爆等级本质安全型iaIIbT3-T6防护等级IP65LUGB智能涡街流量计选型表:

代码尺寸(mm)流量范围(m/ H) hklug-25dn251 ~ 10(液体)25 ~ 60(气体)hklug-32dn321.5 ~ 18(液体)15 ~ 150(气体)hklug-40dn402.2 ~ 27(液体)22.6 ~ 150(气体)hk 90 ~ 900(气体)HKLug-100 DN 10014 ~ 200(液体)F14~ ~ 1400(气体) F3RS485通信代码测试介质J1液体J2气体JBOY3乐队蒸汽代码连接模式L1法拉卡安装L2法兰连接代码功能2E11.0等级E21.5等级T1常温T2高温T3蒸汽P 11.6 MPap 22.5兆帕34.0兆帕1内部3.6V电源D2DC24V电源B1不锈钢b 2碳钢代码尺寸(mm)流量范围(m/ H) hklug-25dn251 ~ 10(液体)25 ~ 60(气体)hklug-32dn321.5 ~ 18 hk 90 ~ 900(气体)HKLug-100 DN 10014 ~ 200(液体)F14 ~ ~ 1400(气体)HKLug-150 DN 15032 ~ 480(液体)300 ~ 3000(气体)HKLug-200 DN 20056 ~ 800 20mA输出(双线系统)F24~20mA输出(三线系统)F3RS48通信代码测试介质J1液体J2气体JBOY3乐队蒸汽代码连接模式L1法拉卡安装L2法兰
