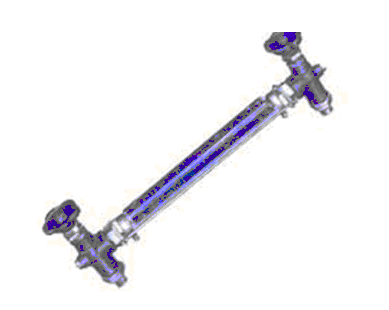

UG玻璃管液位计是一种现场液位测量仪器，主要用于直接指示各种工业领域的各种罐、塔、罐、箱等容器中的介质液位高度。对于腐蚀性介质，仪器由1Cr18Ni9Ti不锈钢或聚四氟乙烯密封填料制成。
UG玻璃管液位计的主要技术指标:●被测介质的工作压力:1.6兆帕●UG-2保温蒸汽压力:0.6兆帕●被测介质的温度:≤200℃●测量范围:根据上下阀门的中心距L确定，刻度范围H与L的关系如下:单位:mmL
300500800110014001700h 10030060090012001500
●连接类型和尺寸:法兰安装:法兰尺寸符合国家标准HG5012-58、PN1.6、DN20以及HGJ、GB、ANSI等其他法兰标准。，请注意。●螺纹安装:G3/4或M27×1.5●带蒸汽夹套的UG-2接头:外螺纹G1/2；。●材质:碳钢、不锈钢1Cr18Ni9Ti●重量:5 ~ 10kg玻璃管液位计结构原理:G3/4安装在仪器的上下阀门上。或M27×1.5螺纹接头，通过法兰与容器连接形成连接器，容器内液位的高度可通过玻璃管直接显示。钢球安装在仪器的上下阀门上。当玻璃管因事故破裂时，钢球在容器内的压力下堵塞通道，从而使容器自动密封，防止容器内的液体继续流出。仪器的阀端装有一个堵塞孔螺钉，可用于在维护时取样或排出仪器中的残留液体。UG玻璃管液位计的安装和使用说明:除阀体外，本仪表的所有部件均为散装，用户可根据总装配图逐一安装。为了保证自动密封效果，容器内的介质压力应大于0.2兆帕。打开上下阀门时，阀杆的出口转数不应小于4转，这样在密封阀门时，钢球不会碰到阀杆的顶部。订购UG玻璃管液位计的说明:●型号名称●规格(中心距L)●材料(普通钢或不锈钢)●安装形式:G3/4；(应注明M27×1.5或法兰安装顺序)
