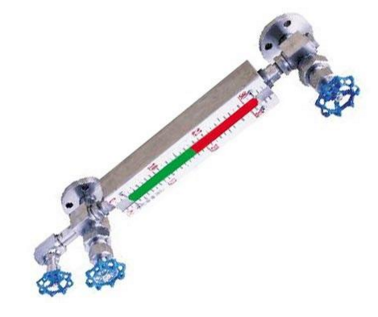

UGS-B彩色石英管液位计

UGS-B彩色石英管液位计是基于自然光在液体中折射和反射的原理。在测量过程中，使用红色和绿色薄片使液相显示绿色，气相显示红色。由于液体和气体的对比，指示明亮清晰，更有利于远程操作和夜间巡逻。

UGS-B型彩色石英管液位计的特点:◆清晰的液气相显示，无盲区，密封性能优异，耐高温高压，抗粘，重量轻，寿命长，无泄漏。◆结构简单，安装维护方便，耐腐蚀，无需电源，防爆。

UGS-B型彩色石英管液位计的主要技术指标为:变形点1077℃，软化点1730℃的99.99%二氧化硅透明石英管。◆抗压强度为1170千克/立方厘米，膨胀系统数量为5.5×10-7。经过特殊加工，具有耐高温、耐高压和优异的机械性能。◆工作压力:1.6、2.5、4.0、6.4、10.0兆帕◆工作温度:< 520℃ ◆测量范围l:测量范围由中心距决定:300、500、800、1100、1400、1700、2000毫米，请注明特殊规格尺寸。◆伴热蒸汽夹套:工作压力为0.6兆帕，喷嘴尺寸为G1/2英寸外螺纹。◆接口法兰:采用化学工业部1997年新颁布的HG20592~20635-97法兰标准。法兰尺寸为DN20和DN25。如果用户需要采用其他标准(如国标、美国国家标准等。)，他们可以根据用户的需求进行设计。钢球自动密封压力:0.2兆帕以上，重量15 ~ 30公斤。UGS显示高度和测量范围关系表(显示高度是刻度高度)(单位:mm)

测量范围l

300

500

800

1100

1400

1700

2000

显示高度h

100

300

600

900

1200

1500

1800

UGS-B型彩色石英管液位计的选型:

UGS

A

带安全装置的阀门

结构形式

B

没有带排污阀的安全装置

C

没有盲区

1

常规型式

附加设备

2

带蒸汽夹套的类型

3

带防冻装置的型号

4

带照明装置的类型

S

测量液位(两种颜色)

测量特性

J

测量界面(三种颜色)

A

法兰连接DN20，25

连接形式

G

螺纹连接G3/4 "

1

1.6

标称压力

(MPa)

2

2.5

3

4.0

4

6.4

5

10.0

C

碳钢

液体接触材料

F

不锈钢(304，316升)

03

300

测量范围

(mm)

05

500

08

800

11

1100

14

1400

17

1700

20

2000

X

特殊规格尺寸x后跟尺寸号

不同类型的UGS-B彩色石英管液位计描述:

产品名称

模型

目的和使用场合

常规型式

UGS-阿

液位计的两端是带安全装置的阀门。当石英管意外损坏时，可以防止容器中的介质流出。因为阀通道相对较小，所以适用于测量低粘度介质。

直通型

UGS-B

两端由不带安全装置的三通法兰连接。由于直径为20毫米，可以测量粘性介质的液位

无盲区直通式

UGS中心

两端由不带安全装置的三通法兰连接。由于直径为20毫米，可以测量粘性介质的液位，测量范围与显示高度相同

色级计

UGS-A、B、C-1

测量透明无色液体的液位、界面和光线

蒸汽夹套类型

UGS-A、B、C-2

附蒸汽加热夹套，用于寒冷天气

防冻型

UGS-A、B、C-3

增加防冻装置，用于低温介质，避免低温介质造成表面结霜

照明类型

UGS-A、B、C-4

用微弱的光测量液位和有色液体的界面，在夜间的监控场合安装照明装置
