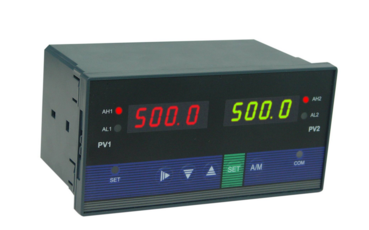

WSAT智能显示控制器

WSAT智能显示控制器适用于测量和控制各种温度、压力、液位和长度。利用微处理器进行数字运算，可以高精度地对各种非线性信号进行线性校正。使用先进的无跳线技术，当改变输入刻度数时，无需改变跳线或开关。整个仪器修改过程不需要关机，只需设置仪器的刻度数和相关参数，就可以在线更改输入的刻度数。

WSAT智能显示控制器的主要特点:◆新概念计算机数字自动调节◆测量值零点传递函数测量值增益放大函数◆冷端补偿值零点传递函数冷端补偿值增益放大函数◆传输输出值零点传递函数传输输出值增益放大函数◆清晰明确的测量值显示◆高清发光二极管数量显示测量值高亮度列测量值显示◆支持多机网络通讯。通信协议可自由设置◆独特的全开放用户自定义界面◆输入信号类型设置、测量值零点和测量范围设置◆报警模式设置、输出模式设置◆设置参数断电长期保持和参数密码锁定◆全数字冷端补偿◆可选仪器内部冷端补偿◆可选外部冷端补偿(适用于高精度测量场合)ʞ多规格配置尺寸交流/DC开关电源模式

WSAT智能显示控制器的主要技术参数:

输入信号模拟量:电阻-标准热电阻-Pt100Cu50等远传压力电阻电偶-标准热电偶-B、S、K、E、J、T、WRe等电流-0 ~ 10 mA、4 ~ 20 mA、0 ~ 20 mA等。-输入阻抗≤250ω电压-0 ~。1 ~ 5v等。-输入阻抗≥ 250ω测量范围-1999~9999字测量精度0.2% fs 1字或0.5% fs 1字识别率1、0.1、0.01或0.001字温度补偿0 ~ 50显示模式？-根据1999年至9999年的测量值？-1999~9999设定值显示？列显示0 ~ 100%的测量值？发光二极管工作状态显示列精度:1%控制模式位开/关，差分输出信号模拟输出DC0~10mA(负载容量≤750ω)DC4 ~ 20mA(负载容量≤500ω)DC0 ~ 5V(负载容量≤250ω)DC1 ~ 5V(负载容量≤250ω)开关输出继电器控制输出- DC24V/6A(电阻负载)晶闸管控制输出-可控硅(晶闸管过零触发脉冲)输出，可触发晶闸管:400伏/100安固态继电器输出 6 ~ 24/30ma(电压不可调)通信输出接口模式-标准串行双向通信接口:RS-485、RS-422等波速率-300 ~ 9600 bps内部自由设置馈电输出DC24V，负载容量≤30mA控制模式可选择1 ~ 4路限制控制，发光二极管指示。 控制模式为继电器开/关背差(可由用户自由设定)。控制精度±1字的报警模式可选择1 ~ 4个极限报警和发光二极管指示。控制模式为继电器开/关背差(可由用户自由设定)。报警精度1字温度补偿0 ~ 50℃。数字温度自动补偿输入超/欠量程报警电源欠压自动复位异常工作自动复位(看门狗)。使用环境温度0 ~ 50℃。相对湿度≤85RH。避免强腐蚀性气体供应电压。常规类型:？Ac 220v+10-15% (50hz 2hz线性电源)特殊类型:？AC90 ~ 260V伏开关电源DC24V 2V开关功耗≤5W(AC220伏线性电源)≤ 4w(交流90v ~ 265v伏开关电源)≤4W(DC4V电源)标准卡扣重量420克(AC220伏线性电源)

模型

密码

解释

WSAT

乘积码

外部物理特征

C

S

水平显示仪器

垂直显示仪器

外形尺寸

1

4

7

8

9

48 * 48毫米

96 * 48毫米(水平)48 * 96毫米(垂直)

72 * 72毫米

160 * 80毫米(水平)80 * 160毫米(垂直)

96*96

控制动作

01

03

04

测量显示

三位置控制

四限制控制或四限制报警输出

通信方法

参见“仪器通信模式”

输出方式

参见“仪器输出模式”

输入类型

参见“仪器输入类型”

* * * * *报警模式

N

H

L

无报警(可省略)

上限控制/报警(2H四限制控制/报警)

下限控制/报警(2L四限控制/报警)

第二报警模式

N

H

L

无报警(可省略)

上限控制/报警(2H四限制控制/报警)

下限控制/报警(2L四限控制/报警)

饲料产量

P

DC24V馈电输出

电源模式

W

T

DC24V电源

AC90 ~ 265V伏电源(开关电源)

交流220伏电源(可省略线性电源)
